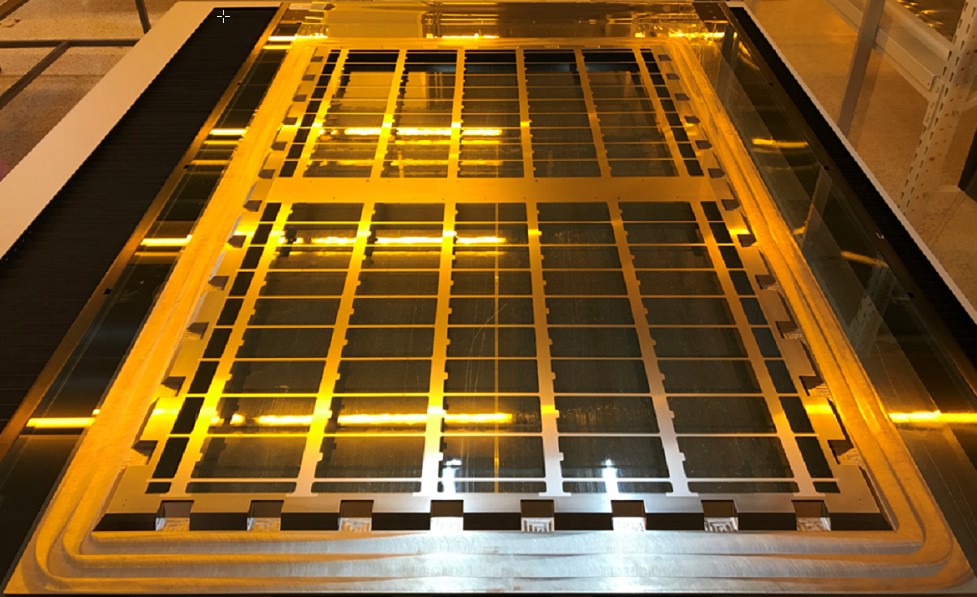

高精度金屬掩膜 (Metal Mask)張網製作

張網與點銲

◆ 旭暉自力研發之二維度金屬掩膜張網技術,可涵蓋由 mini line 實驗線至G6H 蒸鍍線範圍之全尺寸 CMM,及G3.5H尺寸以下 FMM 之張網與點銲代工服務。

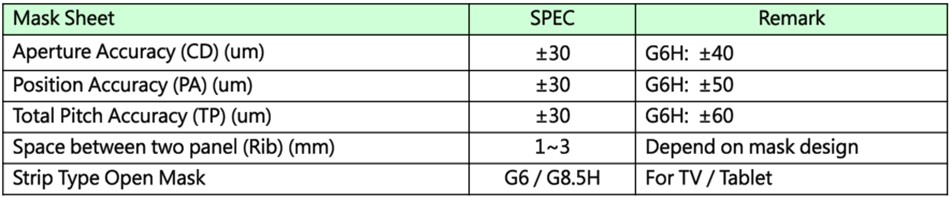

◆ 張網孔洞尺寸(CD)與位置(TP) 精度:

◎ 一般精度CMM 精度規格:±30um。
◎ 高精度CMM 精度規格:±15um。
◎ PMOLED用FMM 精度規格:±5um。
◎ AMOLED用FMM 精度規格:±3um。

◆ 具有異形與不對稱孔洞、超細肋骨或孔洞、材料厚度20~200um範圍之 特殊規格 CMM 張網技術能力。

◆ 採用雷射點焊,銲點直徑< 500um,銲點高度 <15um。

Metal Mask製作全流程

金屬掩膜(Metal Mask)張網服務
